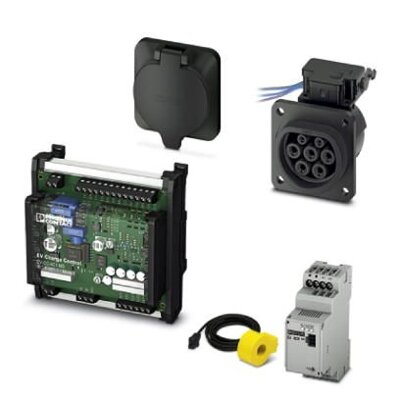

Sada nabíjecí techniky HOME s nabíjecí zásuvkou infrastruktury AC obsahuje vzorový montážní a instalační návod pro nabíjecí stanice pro elektromobilitu (EVSE), včetně dalších doporučení. Dále obsahuje všechny potřebné komponenty (včetně nabíjecího stykače a bezpečnostních zařízení). Slouží k nabíjení elektromobilů střídavým proudem s nabíjecími zásuvkami pro elektromobily typu 2.
Startovací balíček sady nabíjecí techniky HOME je určen pro jednoduché sestavení nabíjecí stanice se standardním nabíjecím konektorem typy 2 a nabíjecím režimu Mode 3, Case B. Balení obsahuje pouze jeden podporovaný nabíjecí bod. Řídicí jednotka nabíjení AC Basic je již předkonfigurovaná.
Nabíjecím bodem je nabíjecí zásuvka infrastruktury AC, která je vybavena akčním prvkem blokování 12V a samozavíracím ochranným víčkem IP54. Systém je vybaven integrovanou funkcí uvolnění aktuátoru blokování k odpojení nabíjecího konektoru infrastruktury a nabíjecí zásuvky infrastruktury.
Instalaci a uvedení do provozu smí provádět výlučně elektrikáři, kteří přitom musí dbát platných národních předpisů!
Technické specifikace
- Druh nabíjecího proudu AC (3 fáze)
- Nabíjecí výkon 11 kW
- Nabíjecí proud 16 A
- Nabíjecí napětí 400 V AC
- Délka vedení 0,70 m
- Aktuátor zablokování po celé délce vedení 0,50 m
- Modul diferenčního svodového proudu 1kanálové RCM
Bezpečnost a certifikáty
Startovací balíček naplňuje evropské specifikace IEC 62196-2 a IEC 61851-1 pro nabíjení elektromobilů konektorem Typu 2. Pokud je to zákonem vyžadováno, mají jednotlivé komponenty označení CE. Nabíjecí bod je vybaven ochranným víkem s certifikovanou ochranou na úrovni IP54.
Na Nabíjecí sadu HOME je poskytována standardní záruka 24 měsíců.
