Chytrý elektroměr pro 1fázové a 3fázové měření. Mezi měřené parametry patří napětí (V), frekvence (Hz), proud (A), výkon (kW/kVA/kVAr), import, export a celková energie (kWh/kVArh). Zařízení také umí měřit maximální proud a spotřebu energie.
Toto zařízení měří a zobrazuje charakteristiky jednofázového dvouvodičového (1p2w), třífázového třívodičového (3p3w) a třífázového čtyřvodičového (3p4w) proudu v síti.
Zařízení využívá nepřímé měření proudu přes proudové transformátory CT (40 mA).
Napětí se měří přímo v rozsahu 100 až 276 V AC mezi fází a nulou nebo 173 až 480 V AC mezi fázemi. Bez potřeby napěťových transformátorů (PT).
Technické specifikace
- Napětí mezi fázemi a nulou (V)
- Fázový proud (A)
- Celkové harmonické zkreslení napětí (U%THD)
- Současné celkové harmonické zkreslení (I%THD)
- Frekvence (Hz)
- Účiník (PF)
- Maximální spotřeba proudu (MD A)
- Maximální spotřeba energie (MD kW)
- Činný výkon (kW)
- Jalový výkon (kVAr)
- Zdánlivý výkon (kVA)
- Dovoz činné energie (kWh)
- Export aktivní energie (kWh)
- Celková činná energie (kWh)
- Importovaný jalový výkon (kVArh)
- Exportovaný jalový výkon (kVArh)
- Celkový jalový výkon (kVArh)
- K dispozici je komunikační port RS-485 Modbus RTU.
- Napětí mezi fázemi a nulovým vodičem: 100 až 276 V (AC), neplatí pro 3p3w
- Napětí mezi fázemi: 173 až 480 V (AC), pouze pro 3p
- Provozní teplota max. (°C): 55
- Provozní teplota min. (°C): -25
- Rozměry: 94,5 x 72 x 65 mm
- Krytí: IP51

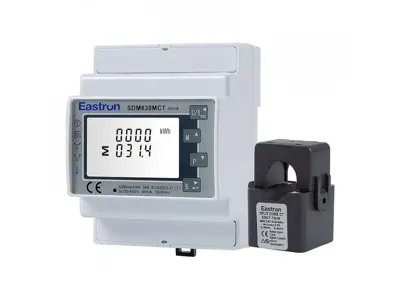

Tento elektroměr lze dodat i se 3 kusy měřicích cívek!
Na elektroměr je poskytována standardní záruka 24 měsíců.
