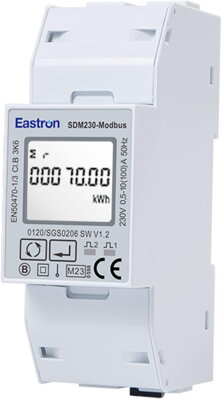

Řada SDM230 je řada multifunkčních jednofázových elektroměrů ve velikosti 2P Měří činnou energii, jalovou energii, proud, napětí, výkon, účiník, frekvenci, poptávku atd.
Jednotky podporují přímé připojení max. 100 A, čímž šetří náklady a vyhýbají se problémům s připojením externích CT. Pro vzdálené monitorování jsou k dispozici dva pulzní výstupy a 1 komunikační port (Mbus / Modbus).
Pulzní výstup lze nakonfigurovat pro:
- Import + Export = celkem kWh
- Export - Import = celkem kWh (netto)
- Import = celkem kWh
- Export = celkem kWh
- K dispozici je komunikační port RS-485 Modbus RTU nebo M-bus EN13757-3. Komunikační parametry jsou chráněny heslem v nastavovacím režimu. Verze SDM230-2T může měřit energii ze dvou různých zdrojů a funguje jako duální měřič.
Funkce
- Jednofázový elektroměr pro přímá měření
- 60 A 230V (X1-Hybrid)
- Obousměrné měření a zobrazení
- Multifunkční měření
- Dva pulzní výstupy
- RS485 Modbus / M-bus
- Přímé připojení 100A
- Dva moduly (35 mm)
- Nastavení chráněné heslem
- Podsvícený LCD displej
- 2 tarifní duální zdroj napájení
Technické specifikace
- Jmenovité napětí (Un): AC 120 nebo 230 V
- Pracovní rozsah napětí: 80 až 120 % jmenovitého napětí (Un)
- Frekvence: 50/60 Hz
- Proud (Ib): 10 A
- Max. proud (Imax): 100 A
- Schopnost izolace: výdrž střídavého napětí 4 kV po dobu 1 minuty + odolnost proti impulznímu napětí 6 kV - 1,2 µS
Bezpečnost a certifikáty
Jednofázový digitální měřič spotřeby elektrické energie na DIN lištu SDM230M s MID certifikátem dle evropské směrnice pro měřicí přístroje 2004/22/ES. Elektroměr lze používat jako stanovené měřidlo k měření činné energie určené pro použití v obytných a obchodních prostorách a lehkém průmyslu.
Elektroměr má certifikát pro ochranu proti vlhkosti a prachu IP51. Měřič má zesílenou přídavnou izolaci (ochranná třída II) a naplňuje požadavky mezinárodního standardu IEC 62053-21 pro zařízení pro měření elektřiny.
Na elektroměr je poskytována standardní záruka 24 měsíců.
